米子シンコーの開発・製造サービス
当社では、さまざまな立体物の3DCAD設計や製造を承っております。モーターやファンといった当社製品が活躍する分野だけでなく、その他の分野でも対応可能です。
製造可能なサイズは、目安ですが「手で持ち運べる程度のもの」となります。部品や設計などの条件次第では大きなサイズも製造できますので、まずはお気軽にご相談ください。
各種送風機Ｐ－Ｑ特性測定試験の受託について

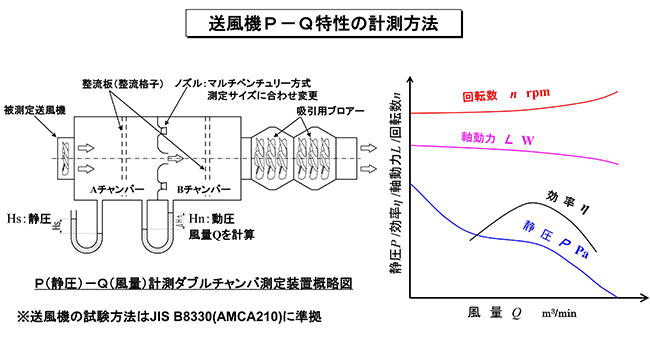

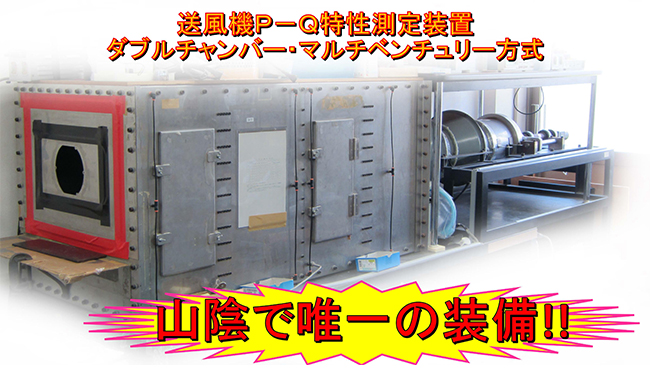

・JIS B8330規格(およびAMCA210規格)に準拠するダブルチャンバー、マルチベンチュリー方式による小型送風機の風量測定装置です。
・各種の小型送風機のＰ－Ｑ特性を自動計測で行うことができます。
・Ｐ－Ｑ特性以外にも、ファン回転数、動力(電圧、電流)、効率などを同時測定することができます。
・ベンチュリー(ノズル)サイズを切替える事により幅広いサイズの各種ファンタイプに対応可能です。

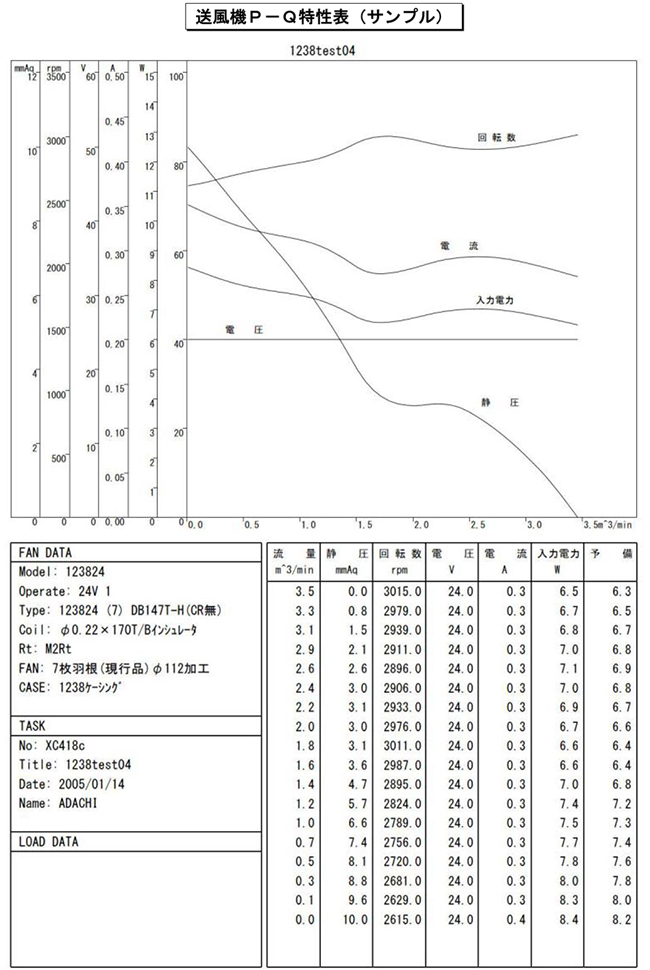

・測定されたデータはプリントアウト、又はPDFデータにてお渡しします。
・各種の小型送風機のＰ－Ｑ特性を自動計測で行うことができます。
・Ｐ－Ｑ特性以外にも、ファン回転数、動力(電圧、電流)、効率などを同時測定することができます。
・ベンチュリー(ノズル)サイズを切替える事により幅広いサイズの各種ファンタイプに対応可能です。
・測定されたデータはプリントアウト、又はPDFデータにてお渡しします。
| 測定範囲 | 風量：0.152 ～ 20.8m3/min 最大静圧：2kPa 吹出口サイズ：W500mmｘH400mm ※取付の都合上最大サイズでは測定できません。 電源：AC300V500VA、DC424 250VA、DC35V 30A |
|---|---|
| 測定費用 | 30,000円～ 測定方法や取付治具が必要など、各種条件により費用が異なります。 お見積をご確認いただいた後、正式注文受付となります。 |
まずはお問合せフォームより下記事項をご連絡下さい。
・ファンモーターサイズ
・吹出口サイズ
・定格電圧
・定格電力
※各種ファン設計、試作についても対応可能です。
是非、気軽にご用命下さい。（別途費用が必要です）
小ロットや一品モノ、試作も承ります
30～50個ほどの小ロットはもちろん、一品モノの製造も承ります。また、製品を量産化する前段階の、試作品の設計や製造もいたします。
法人から個人までご利用いただけます
法人のお客様はもちろん、個人のお客様からのご依頼もお待ちしております。たとえば、趣味で庭にモーターを使った噴水を作りたい方など、モノ作りに興味をお持ちの方は設計からお手伝いしますので、ぜひお声がけください。
米子シンコーは「ファブラボ」として、次世代のモノ作りに貢献いたします！
